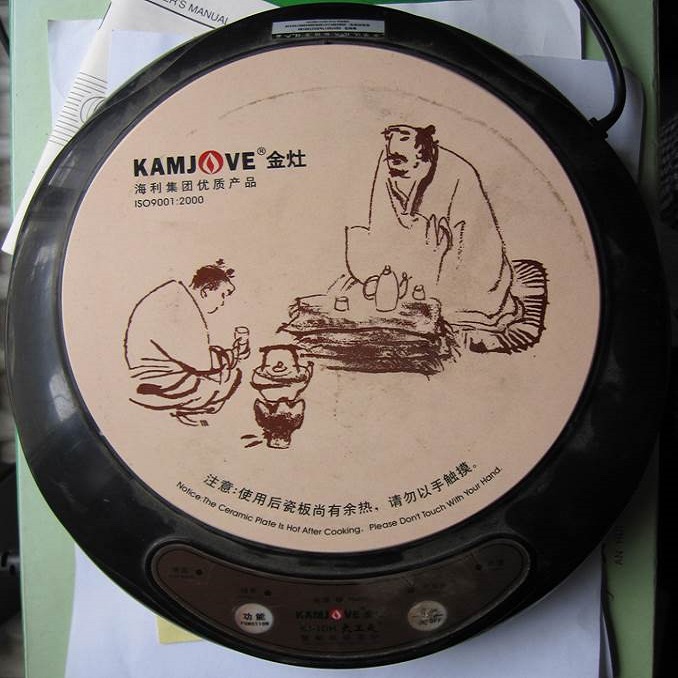

2年前家里泡茶用的金灶电磁炉（KJ-10H）罢工了，经检简单查发现保险已经烧毁。

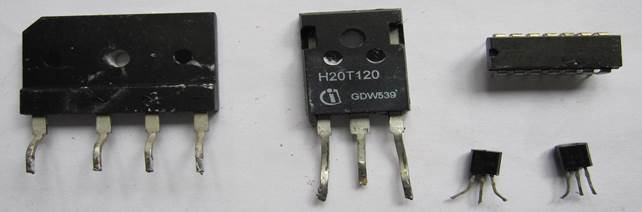

按照网上搜索到的相关资料，重点再检查整流桥堆（D15XBA60）、IGBT（H20T120）、驱动三极管（8550），果然不出所料这三个器件均已损坏短路。

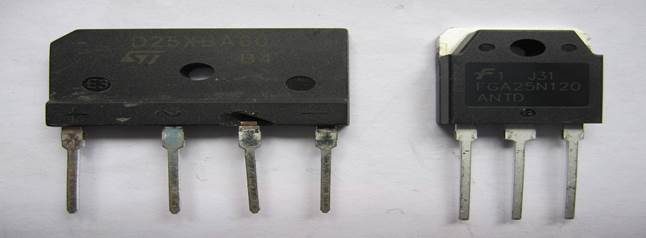

从中关村买来两套替换用的整流桥堆（D25XBA60）和IGBT控制管（FGA25N120）,又在家的零件盒中找出8550等元件换上。为稳妥起见还将电压比较器LM339也换了一只新的。重新安装好后将水壶放上插电开机，炉子加电提示音鸣叫正常。按开机键风扇转，进入烧水步骤。证明炉子修理完毕。

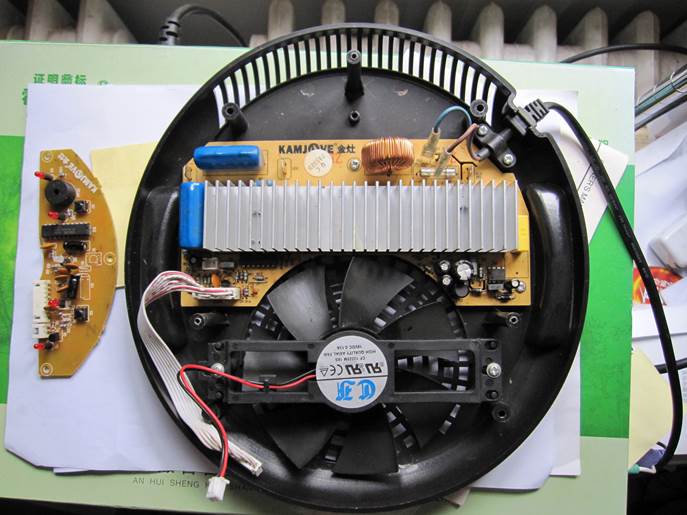

但好景不长，第二次插电就不能开机。炉子也没有加电的鸣叫声。同时面板指示灯除电源指示灯不亮外其它指示灯均亮。由此感觉这下问题变大了，怀疑有可能控制电路损坏。检查电路中发现一个78L05稳压块已损坏，看来这个是导致控制电路损坏的直接原因。

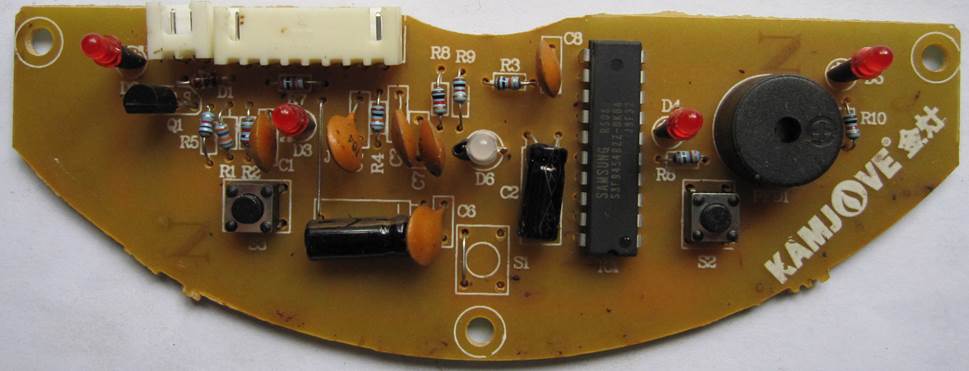

近期从网上淘到一套废旧电磁炉板，今天就重新找出这个坏电磁炉，企图将其修理好再利用。经对控制电路认真检查，应该可以肯定是芯片损坏，因在其上发现有短路的管脚。所以，这个电磁炉算是彻底报废。除非能找到原来的控制芯片（三星S3F9454BZZ-DKB4，可能是单片机芯片），而且还需要写入原厂的控制程序才行。
这样修理不成功的案例也记录下来是为大家积累反面经验，也防止再过两年俺又可能企图重起修理之心。

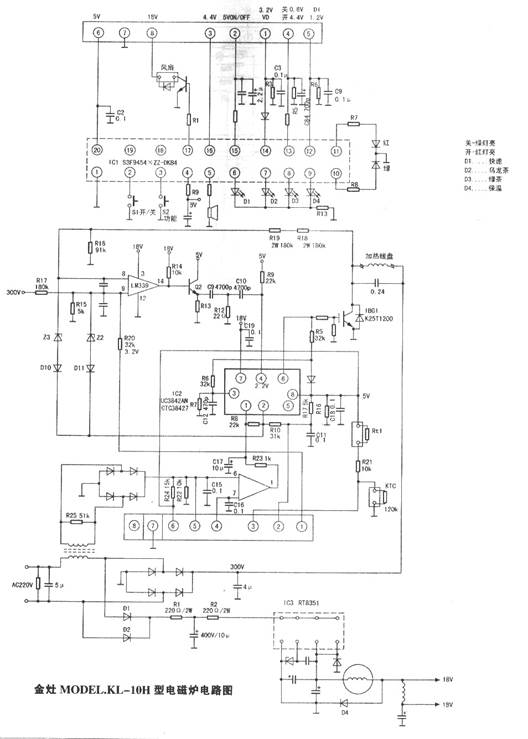

刚从网上搜索到的电路图：
后来曾购得一片S3F9454BZZ-DKB4，但无法写入控制程序就仍不能修复本灶！
BG1QPO 2011年2月27日
